海瑞思气密性检测仪检测微型马达密封性测试，IPX7防水测试等级的方法及过程

微型马达气密性测试

1.测试要求

A.马达整机达到IPX7防水测试等级

B.从电机轴对马达内部加压或抽真空.

C.线材端子部位允许泄漏.

D.方便取放.

2.测试难点

A.线材端子部位和电机轴的进气部位必须同在一个压力环境中或两个部位同时进气.

B.封线材.

3.产品示意图

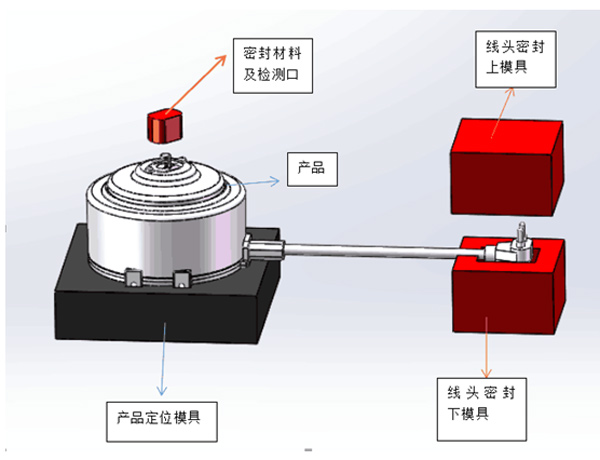

4.密封测试模具示意图

5.气密性测试要点.电机轴和电线端子必须同时进气.

6.整体IPX7防水检测工装示意图

7.IPX7防水测试等级测试顺序及方式介绍:

1.人工将待测的马达装入产品定位座中,将线材端子部位装入端子固定座中.

2.双手启动,两条气缸下压,将马达轴和端子同时封住.

3.仪器开始等量等压供气.(同时给马达轴和线材端子的两个模具供气)

4.经过充气 稳压 然后由仪器计算分析充入的气体压力是否有下降.

5.在确认模具不泄漏的前提下,如果压力减少则说明,产品没有达到密封的要求.反之则表示产品能达到密封的要求.

6.根据IPX7的等级要求,大约会用10.5-11KPA的检测压力检测.
