海瑞思高压气密性检测仪测试原理

海瑞思高压气密性测试仪就一款可以使用超高检测压力的气密性检测设备，防水等级试验，密封测试仪器。

高压气密性测试仪的适用范围，如深水相机，水下探测器，摄像头，灯具等产品，此类产品在部分都可以承受高压气体的冲击需不会造成产品的损坏，如无法承受高压冲击的产品就只能使用海瑞思的通用性气密性测试仪，或者低压气密性测试仪，甚至是负压气检测设备。如塑胶件，智能手环等普遍采用的是通用型气密性测试设备。高压气密性测试设备只适用于不易变形，可承受高压冲击的产品做气密性测试，防水等级测试，也就是密封强度检测。

一、高压气密性测试设备概述。

高压气密性测试设备，通常称为气密性检测设备、气密性测试仪、气密性检测、气密性测试、防水检测、防水测试、防水检测设备、密封测试设备、密封检测仪等，主要用于超高压力测试。用海瑞思高压气密性测试设备与通用型做对比,主要区别是高压气密性检测设备比通用气密性测试仪的压力承受范围大。高压气密性检测设备具备超高压保护系统和耐高压传感器、高压专用执行模块，主要是耐高压，可承受压力比通用机型大。海瑞思高压气密性测试设备，集成了控制单元总成和传感器单元总成、测试工装、执行模块这些模块组成。高端机型内置配有RS232、RJ45通信接口可自己由开发上位机系统、可远程监控，可由上位机自动读测试数据和控制产品开始测试。仪器内部保存测试历史数据，可追溯查询测试数据。USB扩展接口，可用于导出测试历史记录，也可以用于外接条码扫描枪，可扫入的条码内容与测试数据组合保存，方便数据管理。

二、高压测试仪器规格

测试压力：0～1000Kpa

测试精度：±1pa

气源：0.4～1200Kpa

压力调节精度：0.01Kpa

工作环境:温度 -20～40℃,湿度 25%～65%

电源：AC 220V

三、测试原理

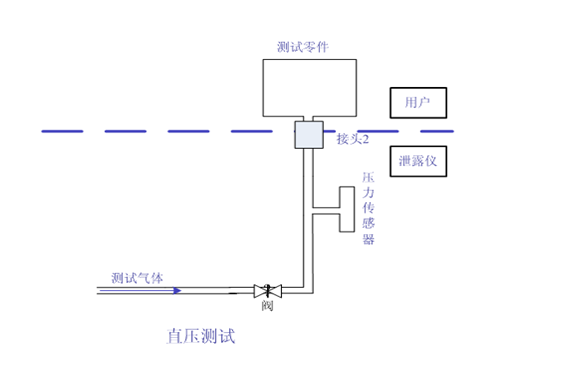

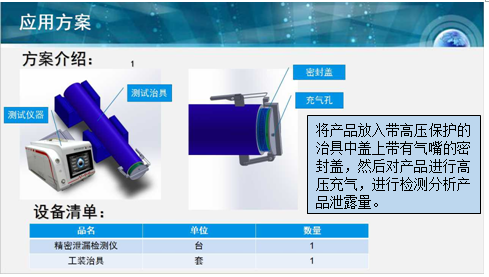

利用一定压力一定体积的压缩空气向产品充气，产品如果有充气孔的，则直接向产品充气孔供气，充一定时间后，切断供气源，利用仪器内部的压力传感器监测产品充气后的压力变化情况；产品如果没有充气孔的，则设计模具将产品包起来，然后通过模具向产品表面定量充气，切断气源，利用内仪器部的压力传感器监测产品充气后的压力变化情况测试，如下

四、测试方式。

首先确定测试标准，例深水摄影机要求IP防水等级测试，IP67防护标准。这是国际标准的测试要求，测试方法比较成熟就不过多介绍，对于高压气密性测试目前多数为非标定制，测试要求由客户决定，测试标准需要根据产品的使用环境，和密封要求，产品特性通过实验性测试，将测试数据分析后得出测试标准。常规的测试方式是采用对产品充气，充到指定压力后切断气压，然后检测产品内部的气压，把检测数据收集到高精密泄漏检测系统分析，计算出泄漏量，得出泄漏值。将泄露值与标准值进行比较判断是否合格。
