手机摄像头防水测试/气密性检测方法分享

测试产品:

适配仪器型号:

测试压力:

泄漏值(判定标准):

测试时间:

生产效率:

动作说明

立即咨询
咨询热线:

18664582139

手机作为通讯消费产品,已成为了人们日常生活的必须品,伴随着光电及科学技术的发展,手机在原有通讯功能的基础上又新增多种功能,例如数码照相、看电视电影、QQ/微信随时随地聊天等功能,手机摄像头是手机上能够进行拍摄图片和摄像功能的主要部件,也是手机的附加功能,随着手机行业的不断发展,手机摄像功能已经成为手机用户最为关注的手机性能之一。人们不仅要求手机摄像头像素高,拍照清晰,同时希望手机摄像头具有防水功能,即使在潮湿的环境中甚至靠近水域的地方,也可以无所畏惧的使用手机拍照摄像。这样手机生产商就需要在生产手机的时候对手机壳上的摄像头进行防水测试/气密性检测

手机摄像头防水测试

手机壳测试仪器+工装,手机摄像头防水测试

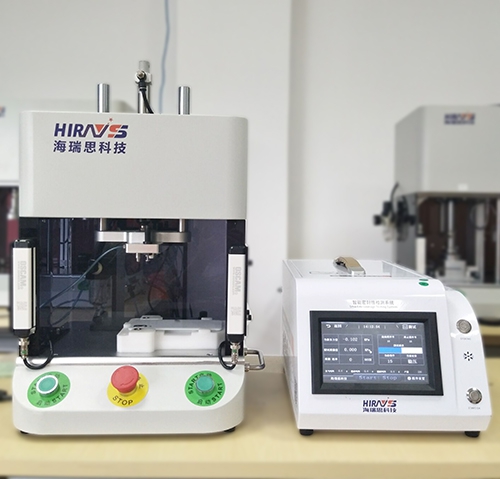

图:手机壳测试仪器+工装
现有的手机摄像头虽然有各种功能,但是一般情况下是不具备防水功能的。摄像头因缺少保护而被刮伤或沾上指纹及灰尘,极大的影响拍摄效果,并且如果摄像头里进了水,会导致摄像非常不清晰。
记得有个朋友,家里有个不到一岁的小孩,见到任何东西都会用嘴去探索。当时就把我朋友的手机摄像头当成玩具用嘴去舔着玩,后来摄像头里面就进入了口水,导致摄像头无法正常拍摄;现在很多手机生产商推出了防水手机,手机上的摄像头也具备了防水的功能,这样就需要对每一款手机摄像头进行防水检测或者IP67检测。本次海瑞思科技为大家分享手机摄像头的气密性测试方法以及检测步骤。
从产品的外观可以看到,手机摄像头在手机壳的背面,面积比较小,我们可以采用直接密封摄像头四周,采用直接对这个地方充气的方法进行检测。这种直接充气的方式被称为直接检测,如果需要为产品做模具,通过给模具充气来检测产品的密封性的方法被称为间接检测。海瑞思气密性检测仪有正负两种压力可选以及8中测试模式,可以单选,也可以进行组合,可以满足绝大多数厂家对气密性测试的需求。
测试手机壳

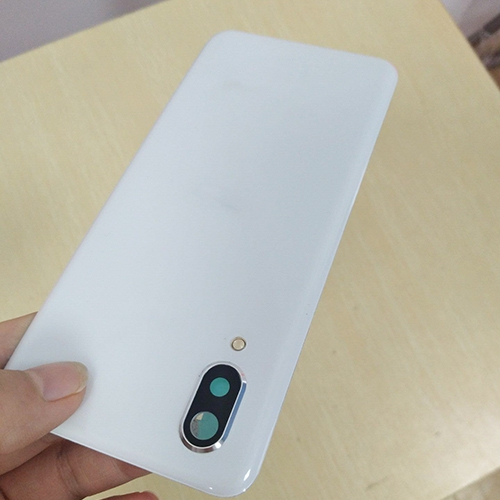

图:测试手机壳
根据客户的测试需求,此手机摄像头的防水等级是IP67,我们用12KPA的压力进行检测。因为测试的产品比较小,可以快速进行检测。进气时间3s ,稳压时间3s,测试时间3s .所以总共的时间是9s,中完成测试,海瑞思气密性检测仪可以快速的完成测试。
海瑞思气密性检测仪器

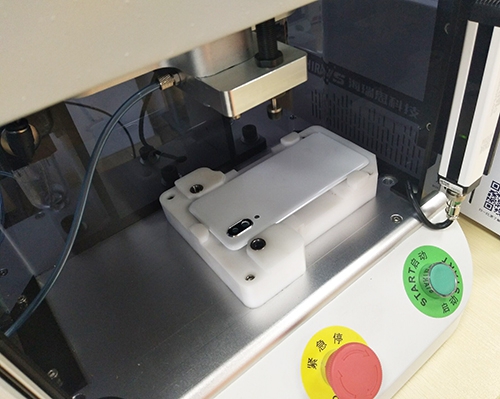

图:手机壳测试细节
使用海瑞思气密性检测仪器的优势:
海瑞思气密性检测仪器

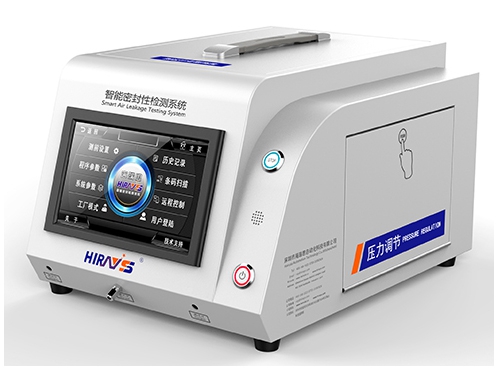

图:测试仪
1、高灵敏度压力感应及调节单元,配合先进的差压式软件算法,最小分辨率可达0.1Pa,该算法已获得专利
2、海瑞思自主研发的专利技术,"IVT气动密封阀岛",大幅度提高测试精度,保证仪器的稳定性,充气速度也得到很大的提高。
3、多种测试功能:仪器集成了正、负两种压力形式和8种测试方法:可以将两种压力形式及五种测试方法编写成20多种测试功能。
4、拥有超过200组以上的子程序,每组子程序可单独编程,可单选、组合,满足各种复杂的测试要求
5、全触式大屏智能操作系统, ,基于检测流程的图形化UI设计,操作界面简洁明了,易教易学
6、多种压力调节组件及量程可选,.气压范围广(-80KPA—1MPa)可选。选配电子调压阀可实现多组压力顺序测试
7、多种通讯接口:内置RS232串口、RJ45网口、USB通讯接口、LTP外部I/O控制口,支持多种通讯协议
8、可选购条码扫描功能及打印机,方便产品数据管理和品质追溯,仪器历史记录可多达20万条并可批量导出至电脑
9、标配容积识别功能,可以自动识别出待测样品的体积,并可以容积的方式对泄漏速率进行测量判断。
10、超高的稳定性,和易用性,经过了市场严苛的检验。
海瑞思科技专业生产气密检测仪11年,对各行各业的产品均有检测,技术精湛,案例成熟,提供一站式气密性检测服务,对气密性检测仪有需求的厂家请致电海瑞思科技。
