章 前 言
为让您更好地掌握和使用排线绑定机（俗称压排机），请务必抽时间仔细阅读完本使用说明书，在阅读过程中如果有任何疑问请联系我司销售或售后工程师，我们将时刻为您服务。
第二章 警告注意
2.1 警告
1.压排机的电源接错线会造成故障或发生危险。
2.压排机接线和安装，请勿必在断电的情况下进行，否则会有触电的危险。
3.请勿触摸电源接线端子等带电体，否则有触电的危险。
4.压排机使用过程中，请不要将手等伸入到压排机中，否则有受伤的危险。
5.压排机不能放倒运输。
2.2 注意
1.请在规定的使用条件范围内使用本压排机（见后电压、温度、湿度等）。
2.压排机开机前请将压排机运动部位复回原点，否则会出现气压不足导致运动部位下落压坏压排机部品，影响平台平面精度等。
3.压排机在加热过程中，请不要触摸发热部分及相连接部分，否则会烧伤触摸者。
4.请严格按照工艺流程进行操作，以避免发生不必要的意外事件。
5.在未经过允许的情況下，严禁私自更改机器配置和规格参数，
6.避免金属杂物等落入机器内部，否则可能会发生短路损坏机器或引起火灾。
7.压排机出现故障时，需要请专业人员或经过相关培训的人员进行维修。
2.3环境要求
1.放置的地方应远离辐射源（比如电磁炉或微波炉等），以免受到干扰；
2.放置的地方要求地面平坦坚固，如果发现有不平，可以适当调整脚轮螺母；
3.放置的地方不能潮湿，要求通风、干燥；
4.在湿度20%～80%，0℃～40℃环境温度范围内使用；不允许在相对湿度大于85%的环境中使用，否则会引起漏电等故障；
5.电源插座必须要有接地线。
第三章 主要参数
型号：HBD-Z14（桌面式） HBD-Z14B（桌面式） HBD-Y14（一体式）
电源：220V/50Hz
功率：约600W
气压：0.5MPa＜气压＜1MPa压缩空气，必须干燥无水分无杂质，否则容易损坏气路。
净重：桌面式约55Kg 一体式约88Kg

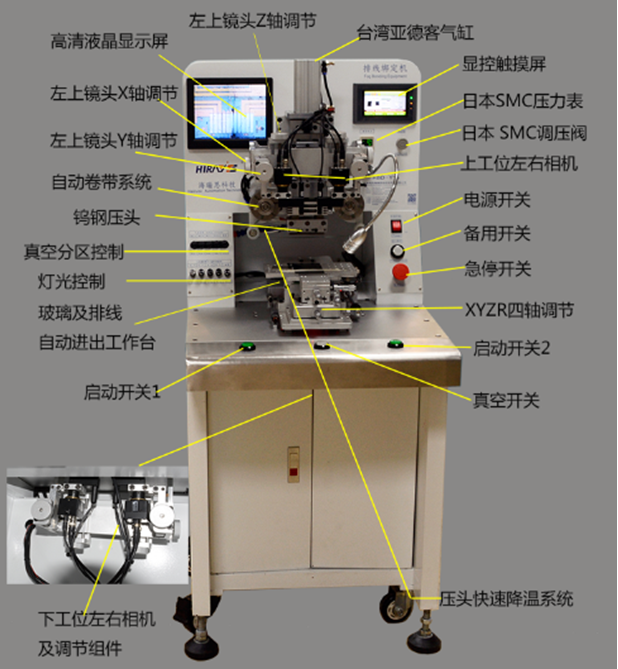

第四章 整机简介
第五章 物料准备
1.气、电准备：40L容量以上空压机一台，220V/50Hz照明电。

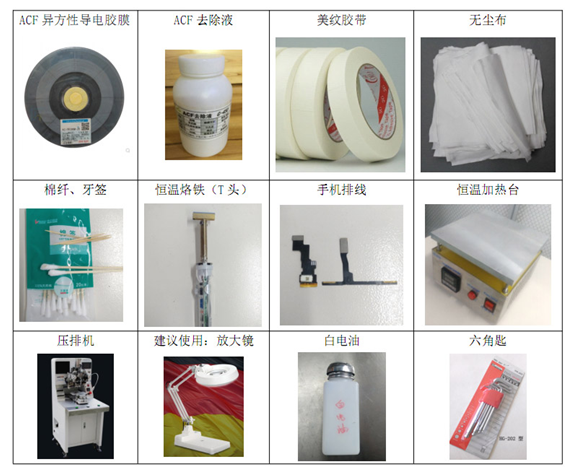

2.压排物料工具准备：
第六章 通气通电

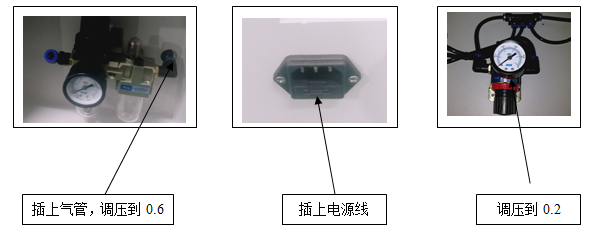

1.将¤8气管插到空气过滤器的快速接头上，拉起调节旋钮，将供气压力限定在 0.6MPa左右（如下左边图）。打开机柜，将表头供气压力调到0.2MPa(如下右边图）。
2.将电源线插到机器的插座上，打开电源开关，机器显示屏和显控屏应亮，压头回 复到更高点。（如下中间图）
第七章 显控学习

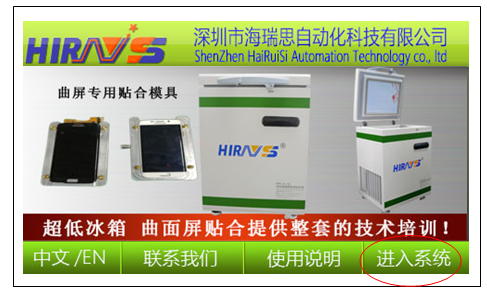

（1）.打开电源开关，显控经自检后将出现“主界面”，一般点击“进入系统”。

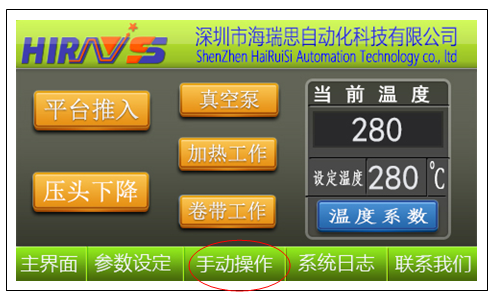

（2）.进入系统后，将默认进入“手动操作”界面：
手动操作功能说明：
1.平台推入：点击后变蓝色工作台组件会推入，再点击一次工作台组件会推出；
2.压头下降：点击后变蓝色压头组件会下降，再点击一次压头组件会上升；
3.真空泵：点击后变蓝色真空泵工作，再点击一次真空泵停止工作。在生产状态下，按机器面板上的真空开关，真空泵会自动工作；
4.加热工作：点击后变蓝色压头开始加热，加热到设定温度后停止加热。再点击一次停止加热；
5.卷带工作：点击后变蓝色，卷带电机顺时针按设定的卷带时长转动（卷带时长见“参数设定”栏，需要预先设定好参数，否则电机不转动），转动时长到达后，卷带电机自动停止；
6.当前温度：显示的是当前设定的温度值或环境温度值；
7.设定温度：点击后直接输入想要设定的温度值；
8.温度系数：工厂内部设定用，出厂前已设定后，不用再动。

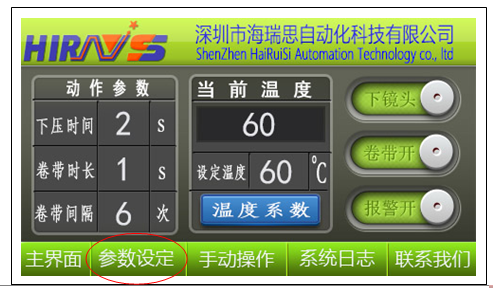

（3）.点击参数设定，可以进入“参数设定”界面：
参数设定功能说明：
1.下压时间：即压头下压后保压的时间长度，点击后可以直接输入数字，压头调试一般2秒，压排一般14+/-2秒；
2.卷带时长：即卷带电机工作的时间长度，点击后可以直接输入数字，一般设定为1秒。设置时间太长，造成卷带浪费；
3.卷带间隔：即压排多少次卷带1次，一般设定为6次，即压头工作6次，卷带1次（卷走用过部分）。
4.下镜头：点击后下镜头转变成上镜头，上镜头摄像头工作（开机默认为下镜头）；
5.卷带开：点击后转变成卷带关，不是关掉卷带电机，而是关掉了在工作状态下的卷带间隔，这样就算压了多少次，卷带电机也不会自动转动1次（用于调试）；
6.报警开：点击后转变成报警关，目前报警声功能没有采用。
（4）.点击系统日志，可以进入“系统日志”界面：
系统日志功能说明：
1.产量清零：点击后可以清零当前产量累计；
2.累时清零：点击后可以清零当前工作累计；
3.报警信息：显示当前的报警记录。
第八章 压头调试（平整度调试）
每次压排前或每次更换压头后，都要对压头进行平整度调试，压头平整度调试要在室温情況下进行，步骤如下：
1.点击“手动操作”将“设定温度”设置为60度，待温度升到设定温度；
2.点击 “参数设定”，将“下压时间”设置为2秒；
3.将调压阀压力调到约60-150KGF；
4.点击“手动操作”，点击“平台推入”；
5.用一张白纸对折后，将一张复写纸夹在对折的白纸中间，将白纸放到刀头下；

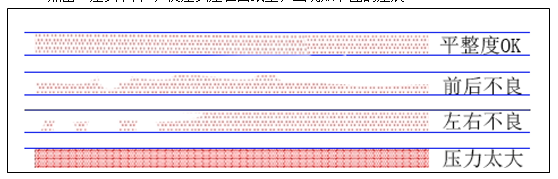

6.点击“压头下降”，使压头压在白纸上，出现如下图的压痕：
7.如果测试压力过大，要适当减小测试压力；

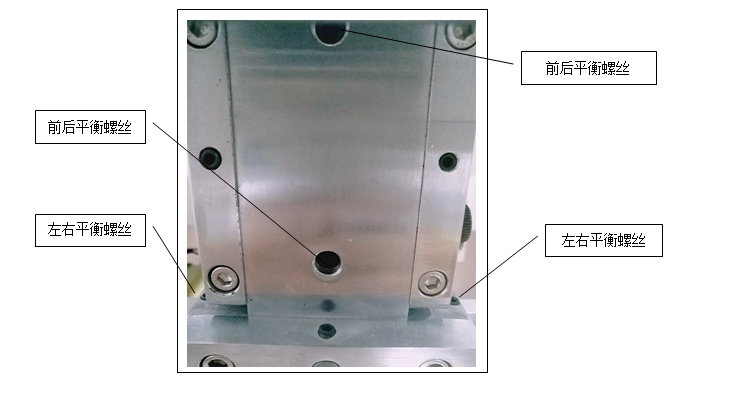

8.如果出现左右平整度不良，可以配合调节左右平衡螺丝；
9.如果出现前后平整度不良，可以配合调节前后平衡螺丝；
注意：每调过一次后，都要测试一次，直到平整度OK为止。调试完成后将加热关掉。 以上参数设定：1、温度60度，2、压力60-150KGF，3、下压时间2秒。
注意：
1.前后平整度一般不用调节，如果要调节也只是微调。
2.紧固螺丝必须锁紧，否则平整度容易变化。
以苹果5S为例，说明整个压排过程：
第九章 拆排线
***使用工具：恒温加热台和牙签
1.1将加热台温度调到300度，等待温度达到；
1.2将液晶屏放到恒温加热台上（注意：排线面朝上）几秒钟；

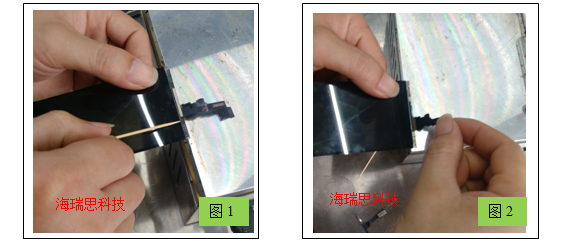

1.3拆触摸排线：用牙签从触摸排线中间伸进去，选择左侧（或右侧）的触摸排线，在排线与液晶连接的地方滑过去（如图1），排线与液晶就会分离开来；另一侧的可以直接轻轻的撕下来。（注：如果确认是排线问题，比如断裂的，左右侧的触摸排线可以直接撕下来）；
1.4拆显示排线：加热后直接轻轻的撕下即可（如图2）。
以上注意点：拆排线过程中，注意液晶屏的边缘、边角不能弄破损。
第十章 液晶屏除残胶
***使用工具：ACF去除液、白电油和棉签（建议使用电子放大镜和除胶平台，效率更高，更为方便）
2.1用棉签蘸上ACF去除液，然后涂在液晶屏上，等待一会。

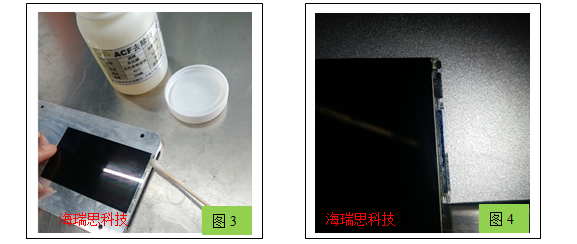

2.2用棉签轻轻涂抹液晶上的残胶，涂抹期间也可以蘸一些白电油，直到去除干净（如图3）。
2.3借助灯光检查残胶是否彻底去除干净（如图4）。（这个影响到压排的成功率，建议可借助电子放大镜）
以上注意点：
1. 人体皮肤不能碰到ACF去除液，如不小心碰到，要用大量的水清洗；
2. ACF去除液不能倒流到液晶IC内部（一般采用倾斜作业）；
3. 除残胶可以借助ACF除胶平台，效率会更高，更安全；：
4. 残胶去除后的检查，可以用肉眼，也可以借助放大镜或海瑞思的二合一放大除胶平台；
5. 除胶同样要注意不能弄破液晶玻璃边缘和边角，除胶时玻璃一定要放平。：
第十一章 排线贴ACF胶
***使用工具：ACF胶和恒温烙铁
3.1取对应型号的触摸和显示排线；

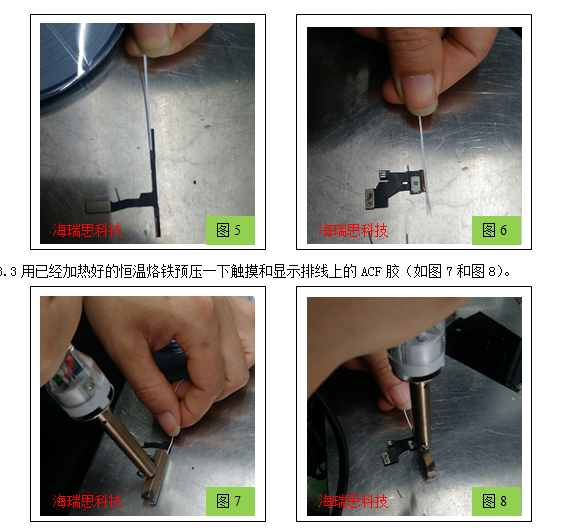

3.2像贴双面胶纸一样，在触摸和显示排线上分别贴上ACF胶（如图5和图6）
以上注意点：
1. ACF胶要贴在排线金手指的中间，并且两端要预留一定长度；
2. 恒温烙铁预压的时间约3秒。
第十二章 液晶屏高度校准
液晶屏高度校准是将液晶屏、工作台、石英条三者高度调平衡，方法如下：
1.将液晶屏放在工作台上，装排线端朝石英条；

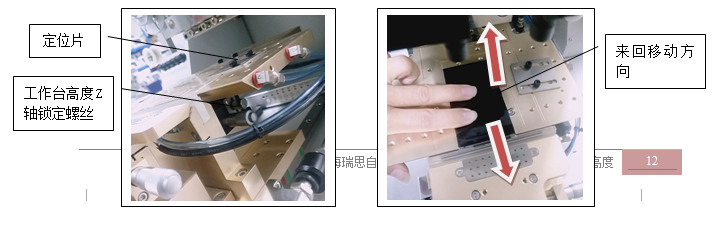

2.将液晶屏向石英条方向来回移动，配合微调工作台的Z轴升降螺丝，以液晶屏装排线端不会撞到石英条、来回移动液晶屏时刚好可以搁到石英条上为好，此时石英条的高度应该比工作台的高度稍微高一点点。（见下图）调好后拧紧一下高度Z轴锁定螺丝。
注意：液晶屏的高度校准在压屏中是一个重要的步骤，如果没有校准好，会导致压屏时压碎液晶屏。
第十三章 液晶屏定位
液晶屏定位是将压头的下压位置与液晶屏安装排线的中心位置对齐，然后在工作台上用定位片固定液晶屏的摆放位置。具体操作步骤如下：
1.将调压阀的压力调到60-150KGF；
2.点击显控“手动操作”，点击“平台推入”使工作平台推入，点击“压头下降”使压头下降。
2.将调压阀压力再稍微调小一点，然后用一手抬起压头；
3.另一手将液晶屏放到压头下，将装排线的位置放在石英条中间；
4.轻轻放下压头压在液晶屏上；

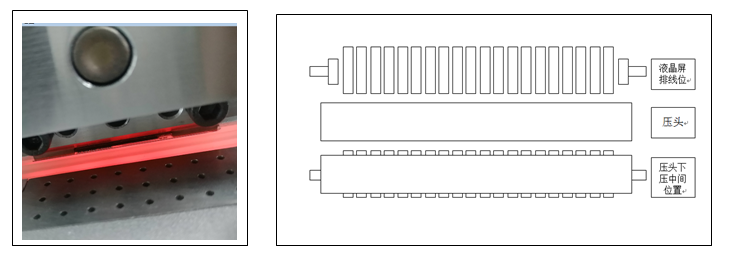

5.前后左右微调液晶屏的位置，使压头刚好压在液晶屏装排线位的中间（如下图）；
6.点击显控“真空泵”吸住液晶屏，移动工作台上的定位片紧贴液晶屏边缘，做好定位点。点击“压头下降”使压头升起，点击“平台推入”使工作平台退出；
7.拿走液晶屏，重新放一次液晶屏，点击“平台推入”使工作平台推入，点击“压头下降”使压头下降，观察一下压头的中心是不是压在液晶屏装排线位的中间，如无做好再适当微调。
8.确认定位无问题，点击“压头下降”使压头升起，点击“平台推入”使工作平台退出； 注意：调整好压头与IC的距离（如果有IC时），压头与IC要预留缓冲材料的位置，否则会压出不良品，或压伤IC。
第十四章 压排线
压排线分为压显示排线和触摸排线，方法和步骤如下：
（1）压显示排线
***使用工具：压排机和美纹胶带
说明：显示排线是在触摸排线下面，所以要先压显示排线再压触摸排线，与前面拆这两种排线的顺序刚好相反。

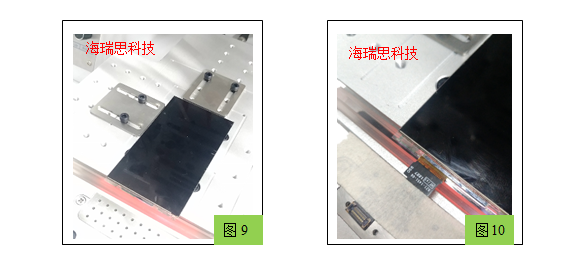

4.1将前面除好残胶的液晶屏放到压排机玻璃工作平台的定位片限位内（如图9）；
4.2点击“手动操作”将“设定温度”设置为260-290度；
4.3将调压阀的压力调到260-300KGF；
4.4点击“参数设定”将“下压时间”改为15秒，“卷带时长”设置为1秒，“卷带间隔”设置为6次；
4.5将显示排线上的ACF胶保护层撕掉，然后大概覆盖在液晶屏显示排线位置上，另一端用真空吸住（需点击显控“真空泵”）或用美纹胶固定（如图10）；

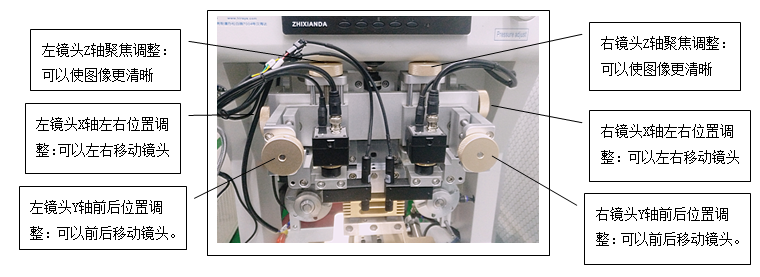

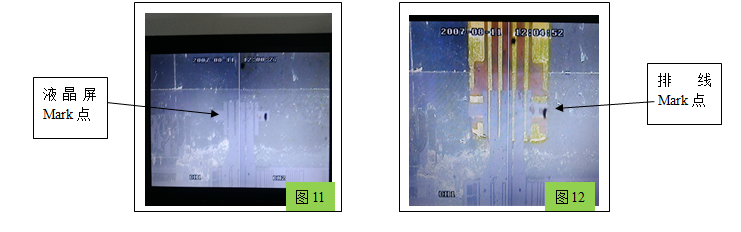

4.6点击“参数设定”将压排机切换到下镜头（开机默认下镜头），调节下镜头同轴灯光电位器和石英灯光电位器，及调节摄像头XYZ轴，使显示的图像最清晰；（如图11）
4.7配合调节排线工作台上的XYZR四轴千分尺，使排线的原点和液晶屏排线位的原点重合（如图12）；
4.8按吸真空键和机器启动键，工作台自动推入、压头下压、恒温保压（如图13）；
4.9经过15秒后完成，压头自动上升，工作台退出，显示排线压排完成（如图14）。 以上注意点：
1.操作过程中，注意不要碰到高温部分。
2.排线对位一定要准确，偏了压出来的排线有可能会短路，显示异常或没有显示。
3.如果出现压不紧情况，请适当加大压力或调高一点温度。
(2)压触摸排线
***使用工具：压排机和美纹胶带
说明：触摸排线与显示排线的不同是分布在液晶的两侧，压排时不能压到中间刚才压好的显示排线。

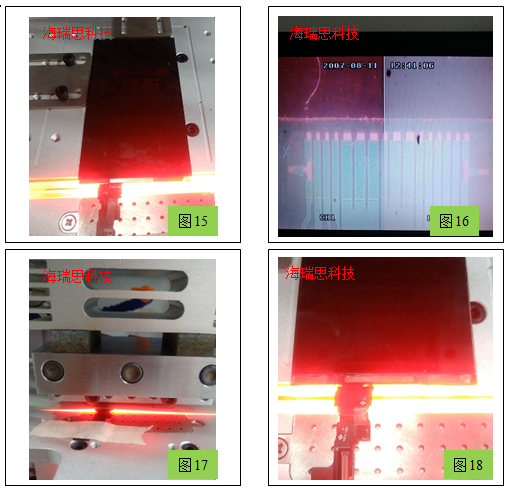

方法一：与前面压显示排线步骤一样，只不过对位时，要调一下左右镜头确认好，可以先压好一侧，再压另一侧；
方法二：与前面压显示排线步骤一样，但可以换一个专用的刀头，就可以一次压好，不用压两次
第十五章 检查压排
压排完成后，先做外观上的检查看有无错位、偏位；再做拉力检查，即稍用力拉一下排线看会不会脱落；然后插到测试架上测试，能正常显示和触摸算OK（如图19）。
第十六章 压排补充
（1）关于上镜头的使
用
当液晶屏不是透明玻璃时，需要使用到上镜头工作，如三星S6S7，方法和下镜头一样。
（2）压排的操作顺序:
放入液晶屏 -- 按真空开关 -- 放排线 -- 排线与液晶屏对位 -- 按启动 – 工作台推入--压头下压 -- 保压 -- 压头上升 -- 取出压好的屏 -- 放入液晶屏.重复上述，循环工作。

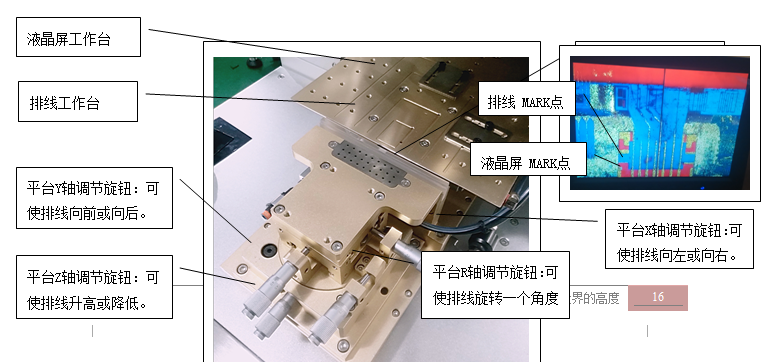

(3)排线工作台简介
将排线放到排线工作台上，排线要在真空吸附范围内（或用美纹胶带固定也可），观察排线与玻璃排线 MARK点和液晶屏的MARK点重合情况，配合调节X，Y，R三轴，将Mark点移动到与玻璃的Mark点重合为止。
第十七章 维护保养
设备在运行一段时间后，需要做以下检查或零件更換。
1、压头：需要定期清洗，必須保证压头上不能有异物。
2、热电偶线：需要定期检测温度，如发现温度偏差较大时需要更换热电偶。
3、各机构的螺丝紧固情况需要定期进行检查，如发现螺丝松动需及时紧固，每周一次。
4、定期清理落入机器内的灰尘和杂物，清理前要切断电源和气源。
5、所有移动部分必须清理凝固了的润滑油并加注新的润滑油（每月一次）。
6、刀头的平整度，每天检查一次，以保证生产质量和压头的使用寿命。
7、过滤器定期放水，放水前切断电源及气源。

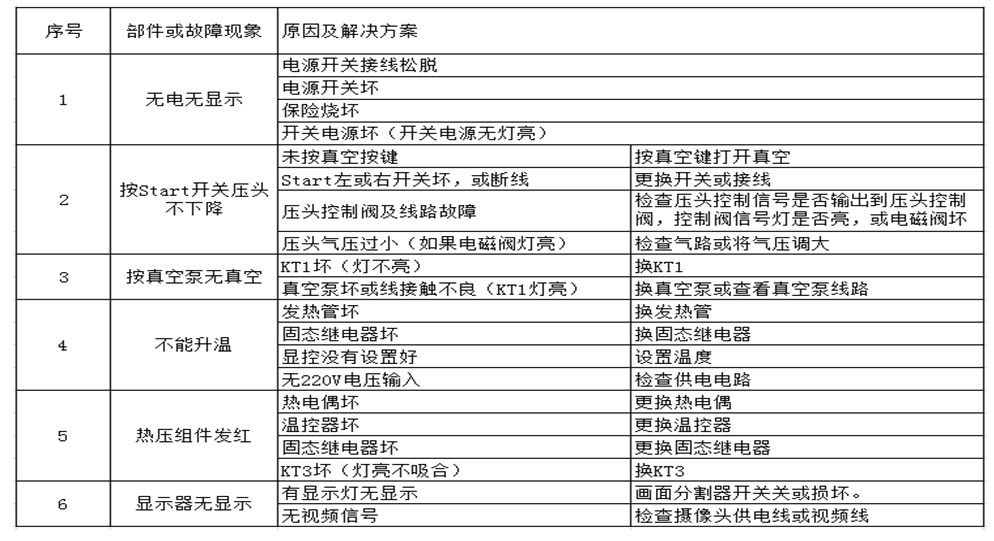

第十八章 常见故障
